Размеры выходного вала Varvel "Варвел" серия RO

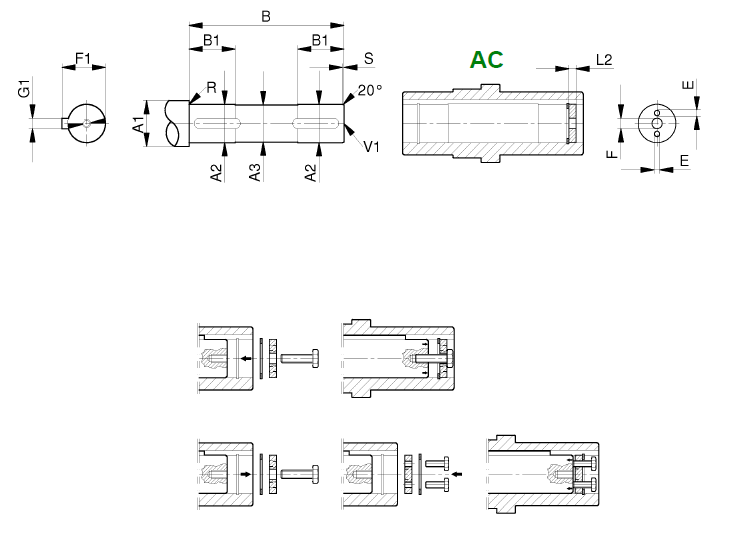

Тип	A1	A2	A3	В	B1	E	F	F1	G1	L2	R	S	V1
RO 13	40	30	29	98	35	M6	11	33	8	5,5	1	2	M10x22
	35	25	24	98	35	M6	9	28	8	5,5	1	2	M8x19
RO 23	45	35	34	113,5	40	M8	11	38	10	7	1	2	M10x22
	40	30	29	113,5	40	M6	11	33	8	7	1	2	M10x22
RO 33	50	40	39	133,5	45	M8	13	43	12	7	1	2	M12x28
	45	35	34	133,5	45	M8	11	38	10	7	1	2	M10x22
RO 43	60	50	49	155,5	55	M10	17	53,5	14	8	1.5	3	M16x36
	55	45	44	155,5	55	M10	17	48,5	14	8	1.5	3	M16x36
	50	40	39	155,5	55	M8	13	43	12	8	1.5	3	M12x28
RO 53	75	60	59	185	65	M12	17	64	18	12,5	2	4	M16x36
	70	55	54	185	65	M12	17	59	16	12,5	2	4	M16x36
	65	50	49	185	65	M10	17	53,5	14	12,5	2	4	M16x36
RO 63	85	70	69	205	70	M12	21	74,5	20	12,5	2	4	M20x42
	80	65	64	205	70	M12	21	69	18	12,5	2	4	M20x42
	75	60	59	205	70	M12	21	64	18	12,5	2	4	M16x36

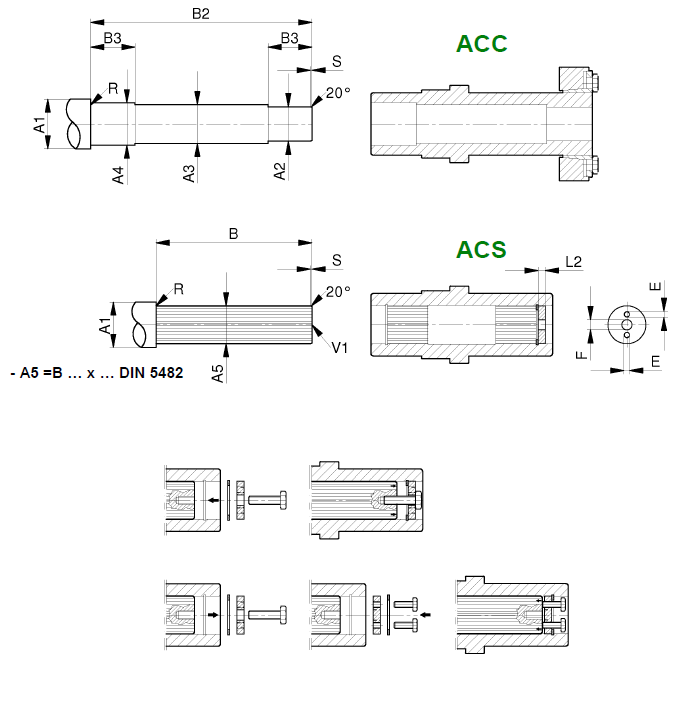

Тип	A1	A2	A3	A4	A5	В	B2	B3	E	F	L2	R	S	V1
RO 13	40	30	29	32	30x27	98	144	34	M6	11	5,5	1	2	M8x19
RO 23	45	35	34	37	35x31	113,5	167	39	M8	11	7	1	2	M10x22
RO 33	50	40	39	42	40x36	133,5	189	49	M8	13	7	1	2	M10x22
RO 43	60	50	49	52	50x45	155,5	220	49	M10	17	8	1.5	3	M16x36
RO 53	75	60	59	62	60x55	185	267	49	M12	17	12,5	2	4	M16x36
RO 63	85	70	69	72	70x64	205	294	49	M12	21	12,5	2	4	M20x42
