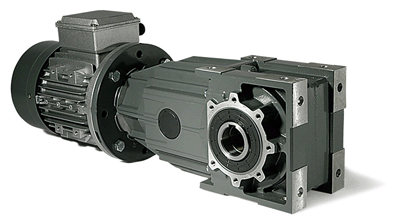

Коническо-цилиндрические редукторы Varvel "Варвел" серии RO

Коническо-цилиндрические редукторы Varvel серии RO предназначены для работы в различных сферах промышленности. Редукторы производятся в шести типоразмерах, каждый из которых имеет несколько вариантов для монтажа к станине агрегата. Редукторы передают вращение под прямым углом, максимальный момент может достигать 3500 Нм. Подводимая мощность электродвигателя 0,18 – 22 кВт. Корпус редукторов RO 13, RO 23, RO 33 изготовлены из сплава алюминия, следующие габариты из чугуна. В качестве дополнительных опций в комплекте с редуктором могут, поставляется выходные валы, выходные фланцы и реактивные тяги.

Передаточные отношения 6,3 - 315

Обороты тихоходного вала 2,5 - 450 об/мин

Крутящий момент 150 – 3400 Нм

Мощность электродвигателя 0,18 – 22 кВт

Материал корпуса RO 13, RO 23, RO 33 - cплав алюминия марки AISi12Cu2Fe (АК 12)

Материал корпуса RO 43, RO 53, RO 63 - серый чугун

Тип заливаемого масла - синтетическое масло по ISO VG320



Редукторы Varvel RO имеют следующие типоразмеры:

RO 13, RO 23, RO 33, RO 43, RO 53, RO 63 - редукторы с входным цилиндрическим валом

SRO 13, SRO 23, SRO 33, SRO 43, SRO 53, SRO 63 - редукторы с входным моторным фланцем (без электродвигателя)

MRO 13, MRO 23, MRO 33, MRO 43, MRO 53, MRO 63 - мотор-редукторы

FRO 13, FRO 23, FRO 33, FRO 43, FRO 53, FRO 63 - редукторы с установленными выходными фланцами





RO 13, RO 23, RO 33, RO 43, RO 53, RO 63

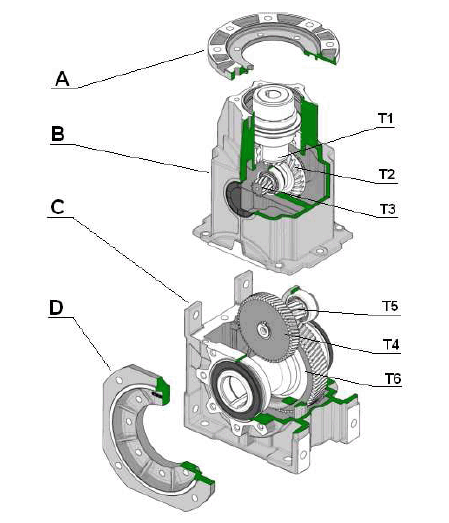

Устройство редуктора RO:

Устройство редуктора RO

A - Моторный фланец IEC
C - Корпус редуктора (T4, T5, T6 шестерни второй и третей ступени)
B - Первая механическая ступень (Т1, Т2, Т3 шестерни)
D - Выходной фланец





M
RO
33
B3
H
31,5
IEC71
B14
AU35
DFU200
....
1
2
3
4
5
6
7
8
9
10
11
  1. M - мотор-редуктор, F - редуктор с входным фланцем, S - с входным валом
  2. RO - тип редуктора
  3. 33 - габарит редуктора и число ступеней (13, 23, 33, 43, 53, 63)
  4. В3 - исполнение корпуса на лапах, на фланце - В5
  5. H2 - монтажное положение (Н1, Н3, Н4, V1, V2)
  6. 31,5 - передаточное отношение i (6,3 - 315)
  7. IEC71 - типоразмер присоединяемого электродвигателя
  8. B14 – тип фланца электродвигателя (B14, В5)
  9. AU35 – диаметр выходного вала редуктора, мм
  10. DFU200 - внешний диаметр выходного фланца (актуально для серии FRO)
  11. Дополнительные опции
Типоразмер

D - выходного вала, мм
Максимальный крутящий момент, Нм
RO 13
25, 30
180
RO 23
30, 35
310
RO 33
35, 40
580
RO 43
40, 45, 50
1000
RO 53
50, 55, 60
1800
RO 63
60, 65, 70
3300



Габаритные и присоединительные размеры

RO 13

RO 23

RO 33

RO 43

RO 53

RO 63

Размеры выходного вала

Монтажные положения
